螺盛盾 | 解決壓鉚螺母異?，F(xiàn)象裂痕方法！

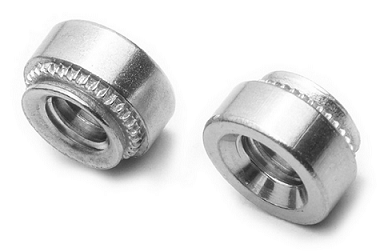

  在生產(chǎn)緊固件壓鉚螺母過(guò)程中，時(shí)常會(huì)發(fā)生一些異?，F(xiàn)象，比如壓鉚螺母的螺帽出現(xiàn)了裂痕現(xiàn)象，這種現(xiàn)象都會(huì)影響到生產(chǎn)進(jìn)度問(wèn)題，因此我們需要找出相關(guān)因素和解決方法。
 壓鉚螺母之裂痕：
（一）、壓鉚螺母之淬火裂痕：
    1、外觀特征：裂痕是由晶粒橫切或沿晶界，且會(huì)沿著外來(lái)雜質(zhì)處產(chǎn)生明顯裂開紋痕，裂痕一般是因熱處理或鍛造或其它成型加工中過(guò)應(yīng)力產(chǎn)生的。物件被施以重新，熱處理裂痕經(jīng)常因有銹斑而變色。
    2、允許極限：不充許任何程度（深度、長(zhǎng)度）及位置之裂痕。
（二）、壓鉚螺母之鍛造裂痕和雜質(zhì)裂痕
    1、外觀特征：由于鍛造或切斷毛胚操作中，鍛造裂痕在螺帽頭頂面以及邊緣角處產(chǎn)生。雜質(zhì)裂痕是固件金屬雜質(zhì)或異物原先就存在材料中而產(chǎn)生。典型的鍛造裂痕雜質(zhì)裂痕型態(tài)。
    2、允許極限：若不超過(guò)二條自孔至邊緣的裂痕，無(wú)一條裂痕自孔至第一牙，且裂痕深度不超過(guò)牙高的0.5倍，裂痕寬度不超過(guò)0.02D或0.012IN，則在螺帽的頂面和底面上的鍛造裂痕和雜質(zhì)裂痕是允許的。
（三）、壓鉚螺母之鎖緊裂痕：
    1、外觀特征：壓鉚螺母之鎖緊端於成型加工中受壓而產(chǎn)生，裂痕常顯現(xiàn)在鎖緊端附近部位，也可能在內(nèi)緣處或外側(cè)處典型的鎖緊端裂痕。
    2、允許極限：壓鉚螺母外部表面上之鎖緊裂痕，在螺帽能通過(guò)扭力測(cè)試的情況下。是允許的，假如螺帽能通過(guò)扭力測(cè)試的話。
