【干貨】鈑金行業必備的壓鉚緊固件技術知識
您現在的位置:首 頁 > 新聞中心 > 產品知識 · 實驗室
【干貨】鈑金行業必備的壓鉚緊固件技術知識
發布人:xiaonana 發布時間:2019/12/18 10:54:33 次瀏覽

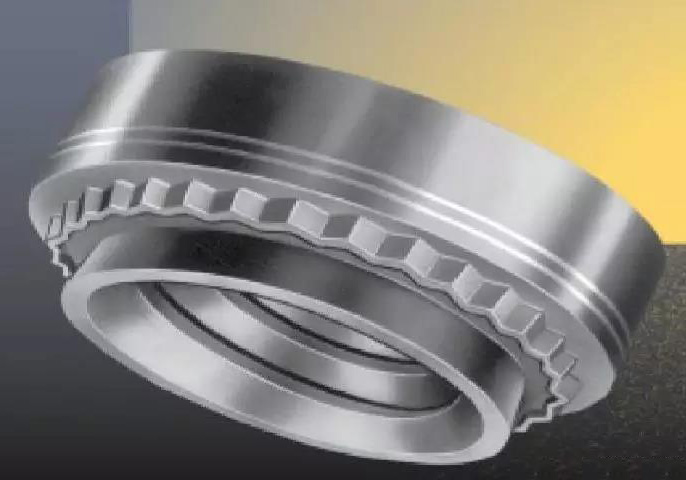

01壓鉚螺母
材質:S表示碳鋼,CLS表示不銹鋼,CLA表示鋁材,SP表示不銹鐵(用于SUS304薄板)
螺紋碼:M3、M4、M5 (公制)等等
底端碼:0——適用于0.8~1.0mm的板材
1——適用于1.0~1.2mm的板材
2——適用于1.5~2.0mm的板材(供參考)
表面處理:ZC——鍍彩鋅 ZI——鍍白鋅 更多如下:

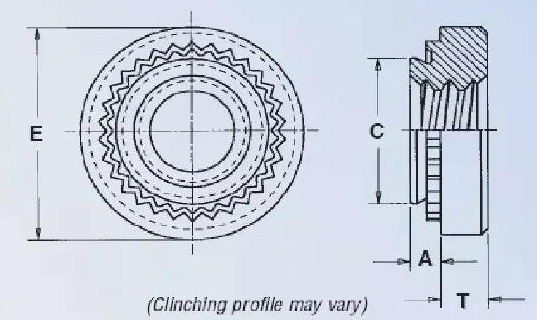

壓鉚底孔直徑設計:
M2、M2.5、M3 的底孔都為 4.3mm。螺母的 C=4.22mm
M5 的底孔為 6.4mm,螺母的 C=6.38mm
各壓鉚螺釘型號區別,以 FH-M3-6-ZC 為例:
材質:FH——鋼 FHS——不銹鋼 FHA——鋁
螺紋碼:M3
長度代碼:6——6mm+/-0.4
表面處理代碼:ZC——鍍彩鋅
底孔直徑設計:
所有底孔與對應螺紋碼相同,即M3底孔為3.0mm。
以上是圓頭壓鉚螺釘,另有六角頭壓鉚螺釘(NFH/NFHS),其特點是相較于圓頭而言,高扭力要求,其底孔直徑也不一樣,如M3和M4開孔直徑4.8mm,M5底孔直徑5.0mm,M6底孔直徑6.0mm。還有各種頭部的壓鉚螺釘,以使用不同場合和要求。

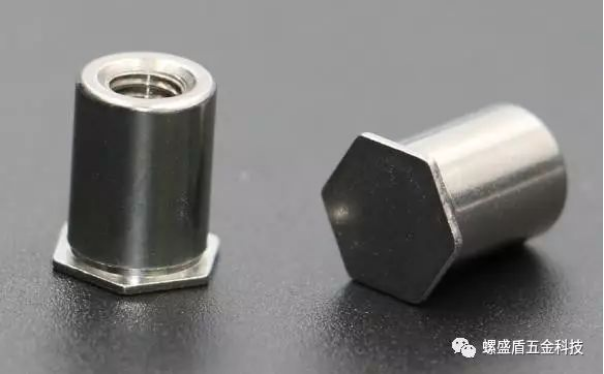

03壓鉚螺柱
材質:SO——鋼 SOS——不銹鋼 SOA——鋁 SO4——不銹鐵(416)
螺紋碼:M3,對應最小板厚1.0mm
長度碼:8——8mm
表面處理:ZI——鍍白鋅
底孔直徑設計:
M3——4.2mm 3.5M3——5.4mm M3.5——5.4mm
M4——7.2mm M5——7.2mm
另還有盲孔螺柱(BSO/BSOS/BSOA),通孔通牙全螺紋螺柱(SOO/SOOS/SOO4),其底孔直徑同上。
04漲鉚螺母
安裝于金屬板后將鉚接口漲開,使其固定于板上。
漲鉚螺母的型號區別,以 Z-M3–1.2-ZC 為例:
材質:Z——碳鋼 ZS——不銹鋼
螺紋碼:M3,對應最小板厚1.2mm
適用板厚:1.2——適用于1.2mm板厚 2——適用于2.0mm板厚(以此類推)
表面處理:ZC——鍍彩鋅
底孔直徑設計:
M3——5mm M4——6mm M5——8mm M6——9mm M8——11mm
以上是圓形漲鉚螺母,還有六角形漲鉚螺母(NZ/NZS),其底孔設計同圓形漲鉚螺母。還有拉鉚螺母(GB/T17880),需要使用拉鉚槍作為工具,具體可查國標。
東莞市螺盛盾五金科技有限公司為用戶提供質量信得過的壓鉚螺母柱,并以高品質的壓鉚螺母柱、壓鉚螺母、壓鉚螺釘系列等產品和周到的服務得到廣大用戶的肯定。
為薄板提供內螺紋的自扣緊螺母,板最薄可達 0.8 mm。
材質:S表示碳鋼,CLS表示不銹鋼,CLA表示鋁材,SP表示不銹鐵(用于SUS304薄板)
螺紋碼:M3、M4、M5 (公制)等等
底端碼:0——適用于0.8~1.0mm的板材
1——適用于1.0~1.2mm的板材
2——適用于1.5~2.0mm的板材(供參考)
表面處理:ZC——鍍彩鋅 ZI——鍍白鋅 更多如下:
壓鉚底孔直徑設計:
M2、M2.5、M3 的底孔都為 4.3mm。螺母的 C=4.22mm
M3.5 的底孔為 4.8mm,螺母的 C=4.73mm
M5 的底孔為 6.4mm,螺母的 C=6.38mm

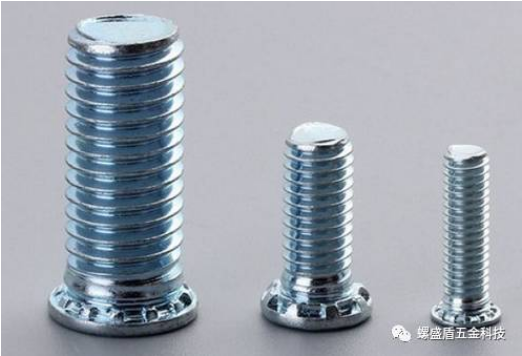

02壓鉚螺釘
各壓鉚螺釘型號區別,以 FH-M3-6-ZC 為例:
材質:FH——鋼 FHS——不銹鋼 FHA——鋁
螺紋碼:M3
長度代碼:6——6mm+/-0.4
表面處理代碼:ZC——鍍彩鋅
底孔直徑設計:
所有底孔與對應螺紋碼相同,即M3底孔為3.0mm。
以上是圓頭壓鉚螺釘,另有六角頭壓鉚螺釘(NFH/NFHS),其特點是相較于圓頭而言,高扭力要求,其底孔直徑也不一樣,如M3和M4開孔直徑4.8mm,M5底孔直徑5.0mm,M6底孔直徑6.0mm。還有各種頭部的壓鉚螺釘,以使用不同場合和要求。
03壓鉚螺柱
通孔,用在機箱或電路板上起間隔作用或固定作用。
材質:SO——鋼 SOS——不銹鋼 SOA——鋁 SO4——不銹鐵(416)
螺紋碼:M3,對應最小板厚1.0mm
長度碼:8——8mm
表面處理:ZI——鍍白鋅
底孔直徑設計:
M3——4.2mm 3.5M3——5.4mm M3.5——5.4mm
M4——7.2mm M5——7.2mm
另還有盲孔螺柱(BSO/BSOS/BSOA),通孔通牙全螺紋螺柱(SOO/SOOS/SOO4),其底孔直徑同上。
04漲鉚螺母
安裝于金屬板后將鉚接口漲開,使其固定于板上。
漲鉚螺母的型號區別,以 Z-M3–1.2-ZC 為例:
材質:Z——碳鋼 ZS——不銹鋼
螺紋碼:M3,對應最小板厚1.2mm
適用板厚:1.2——適用于1.2mm板厚 2——適用于2.0mm板厚(以此類推)
表面處理:ZC——鍍彩鋅
底孔直徑設計:
M3——5mm M4——6mm M5——8mm M6——9mm M8——11mm
以上是圓形漲鉚螺母,還有六角形漲鉚螺母(NZ/NZS),其底孔設計同圓形漲鉚螺母。還有拉鉚螺母(GB/T17880),需要使用拉鉚槍作為工具,具體可查國標。
東莞市螺盛盾五金科技有限公司為用戶提供質量信得過的壓鉚螺母柱,并以高品質的壓鉚螺母柱、壓鉚螺母、壓鉚螺釘系列等產品和周到的服務得到廣大用戶的肯定。
