關于螺釘裝配圖的基本規則分享，趕快收藏！

畫螺釘裝配圖的基本規則：

①兩個零件接觸面處畫一條粗實線，不接觸表面畫兩條線。②剖切平面通過緊固件和實心件（螺栓、雙頭螺柱、螺釘、螺母、墊圈、鍵、銷、軸、球等）軸線時，則這些零件均按不剖繪制，即仍畫其外形。③在剖視圖中，相鄰兩零件的剖面線方向應該相反或方向一致但間隔不等，在同一張圖紙上，同一個零件在各剖視圖中的剖面線方向和間隔應該相同。

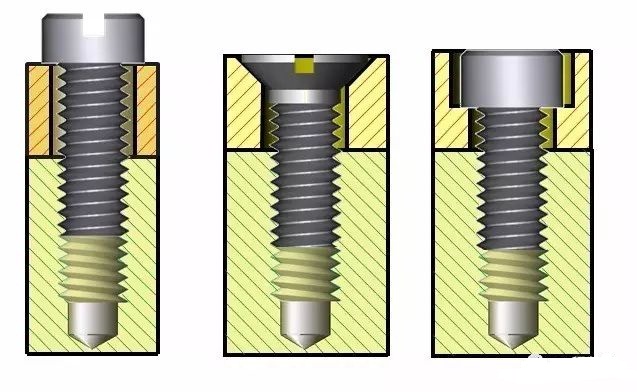

螺釘一般用于受力不大而又不需經常拆卸的地方。被連接零件中的一個加工出螺孔，其余零件都加工出通孔，如圖所示。

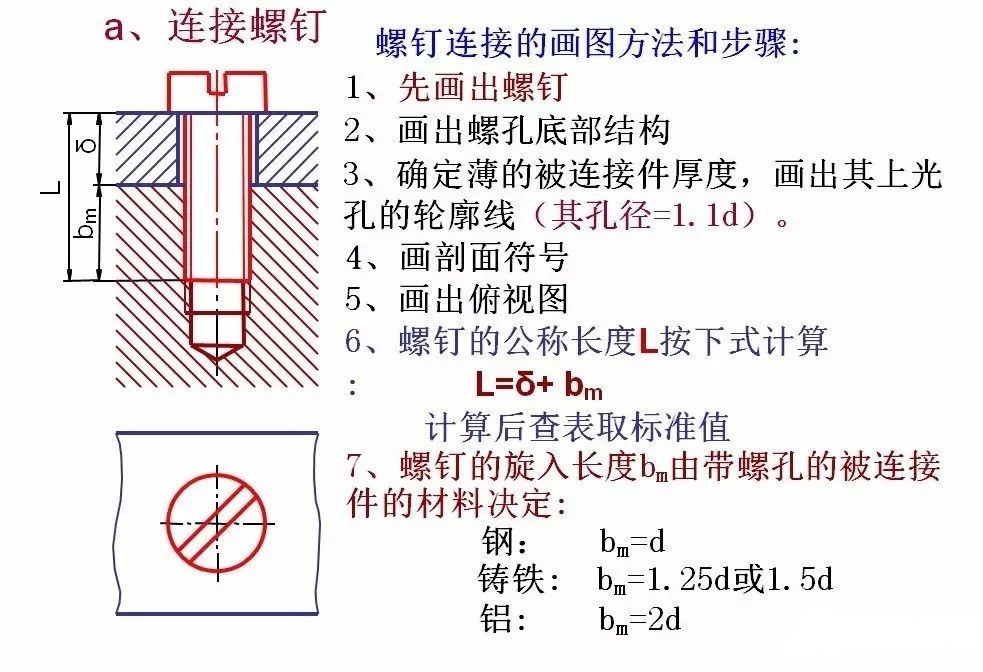

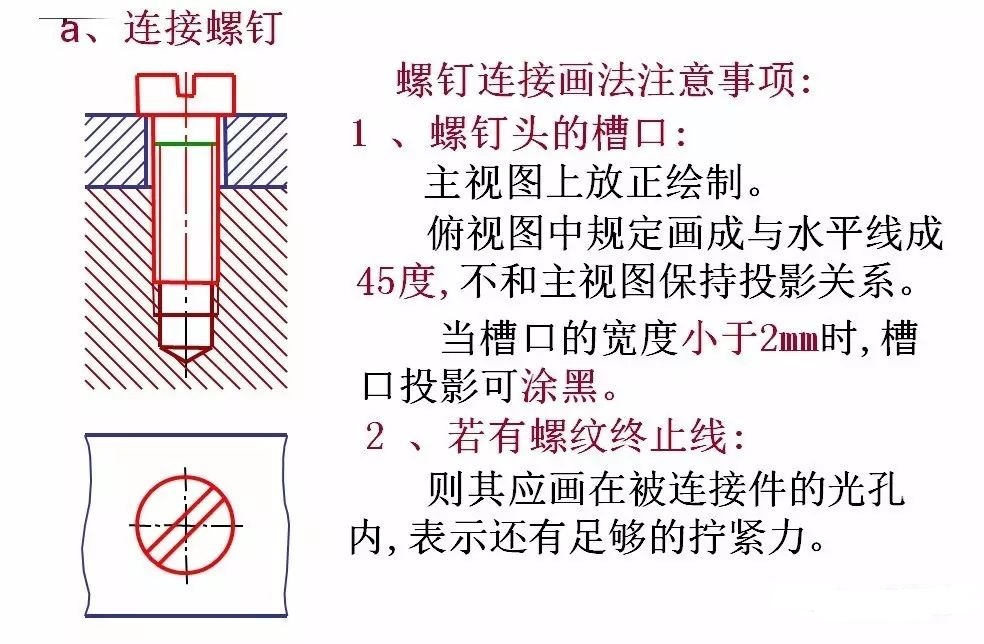

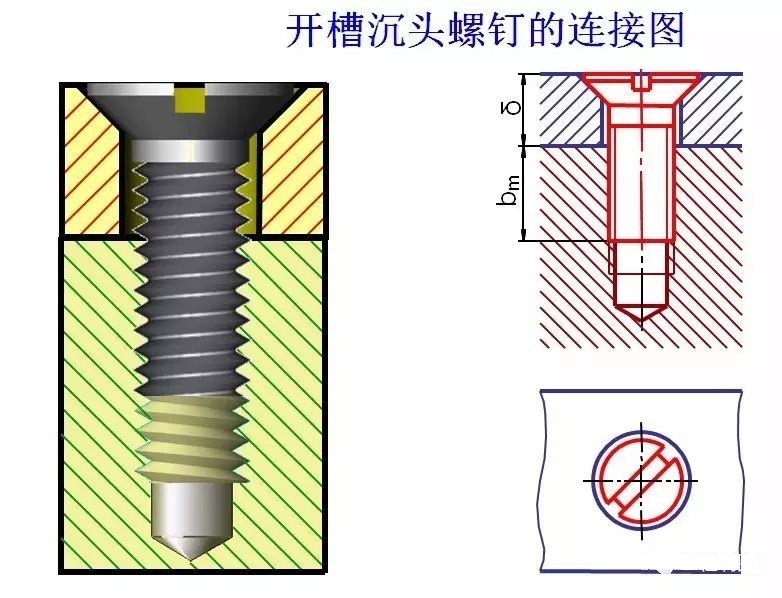

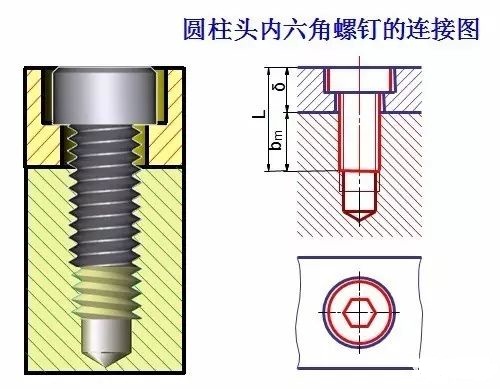

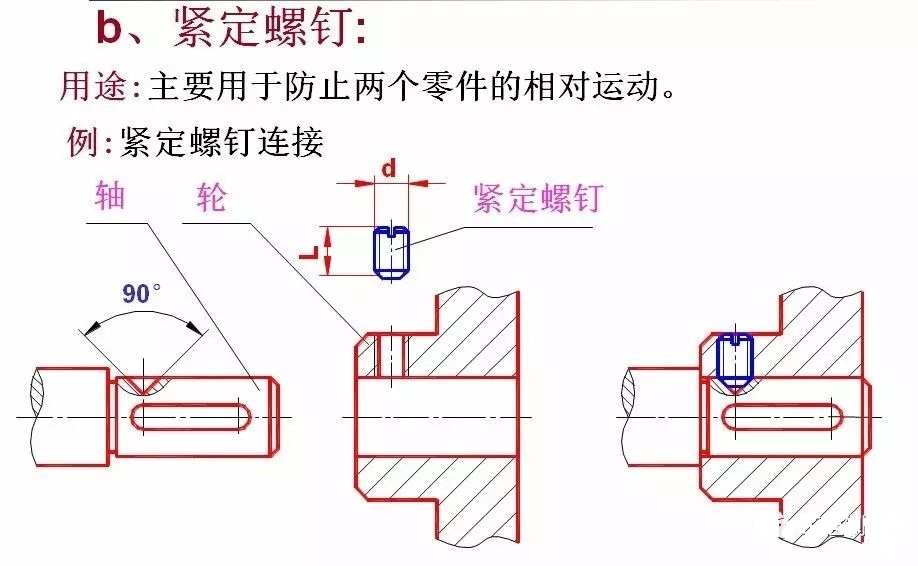

螺釘連接的畫法

以上就是針對分享螺釘部分資料的講解，如您有不明白的地方或是其他任何疑問，都可在『螺盛盾五金科技微信公眾號』中聯系客服人員，我們將盡心為您解答。
