螺盛盾| 壓鉚螺柱M3規格帶不帶3.5前綴？

在工作中，經常會碰到初次接觸壓鉚螺柱的用戶問我：

這個“3.5M3″中的”3.5″是什么意思？

這個M3和3.5M3有什么不同？

”3.5M3″是不是代表螺紋是M3.5的意思捏？

今天，我們來談一談壓鉚螺柱規格中M3和3.5M3有什么不同。

什么是壓鉚螺柱?

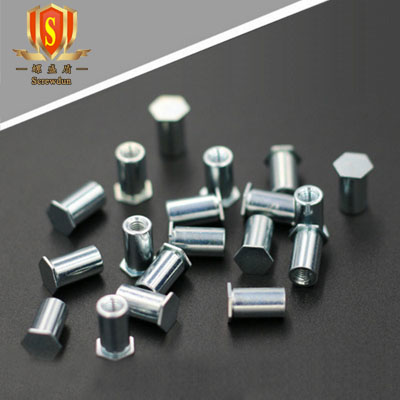

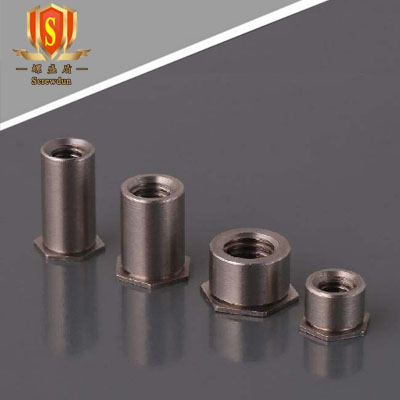

簡單的說，壓鉚螺柱就是長成這樣的一種緊固件：

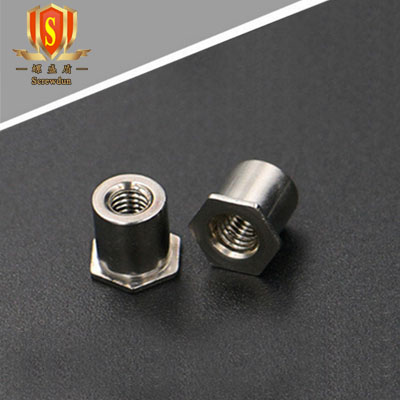

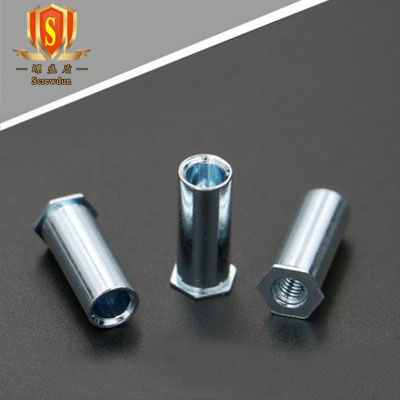

上面這種叫SO(通孔)壓鉚螺柱,當然，還有盲孔的，就是六角這一頭是不通的，叫BSO,它長的是這樣的：

接下來，我們看看壓鉚螺柱的規格表：

壓鉚螺柱規格表

為了簡單一些，在此僅列舉了通孔型，即SO類的壓鉚螺柱的規格，盲孔的就不列出了，因?yàn)椤癕3與3.5M3的區別”適用于所有類型的壓鉚螺柱，包含SO,BSO,SOS,BSOS,SO4,TSO等等，

這是圖紙：

這是規格表（公制，單位MM)：

表中的螺紋代碼一欄分別的M3 ,3.5M3,M3.5,M4,M5,M6。

紅色圈出的這兩行，螺紋X螺距欄目都是M3*0.5,對應的螺紋代碼卻有M3及3.5M3兩種——見藍色圈出的部分。

它們有什么不同呢，請?jiān)倏纯窗蹇走@一欄，見綠色圈出的部分：

螺紋代碼M3對應的板孔徑為4.2

螺紋代碼3.5M3對應的板孔徑為5.4

也就是說，它們適配于不同的板孔徑。

當規格描述為SO-M3-10(是這壓鉚螺柱的標準書寫方法，后面的10表示長度），表示這是一顆螺紋為M3*0.5的螺柱，長度10MM，將適配于4.2MM的板孔；

當規格描述為SO-3.5M3-10時，表示這是一顆螺紋為M3*0.5的螺柱,長度10MM，將適配于5.4MM的板孔。

所以，3.5M3的前綴“3.5”不表示具體某個尺寸 ，這個前綴僅是一種代號，意思是M3螺柱中的“大號款”，而不帶前綴的純M3則表示默認的“小號款”

當然，這兩種螺柱它們的外型尺寸也相應的有一些區別，純M3的螺柱六角對邊尺寸為4.2MM，槽徑3.85MM，3.5M3螺柱六角對邊為6.35MM，槽徑5.85MM。詳細尺寸上面的規格表，這個規格表中沒有槽徑這個數據，一般槽徑不是用戶關注的重點，僅是作為生產商的一個制造參數。

有沒有發現，其實，在上面的表格中還真有M3.5這種規格呢（規格表中紅框的下面一欄）。

這才是真正的、名正言順的M3.5螺紋：

當規格描述為SO-M3.5-10的時候，表示該螺柱螺紋為M3.5,長度10MM。

關于美制螺柱代號中632與8632的區別

看完上面M3與3.5M3的區別，是不是第一時間想到，美制螺紋的螺柱會不會也有這個“大小號”的梗？
沒錯，美制螺柱規格表中，440與6440都是4#-40UNC螺紋，以及632與8632都是6#-32UNC螺紋，請參考它的規格表（圖紙與公制的一樣），單位INCH：

同樣的，將重點地方圈了出來。道理與上面公制的一樣。
