緊固件螺紋

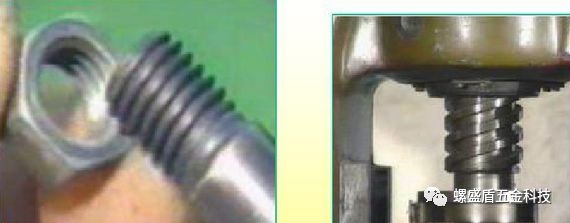

螺紋緊固件指的是通過螺紋旋合起到緊固、連接作用的主要零件和輔助零件。

常用的緊固件有螺栓、螺釘、螺柱、螺母和墊圈等，均為標準件。在設計機器時，標準件不必畫零件圖，只需在裝配圖中畫出，并寫明所用標準件的標記即可。

一、常用螺紋緊固件的畫法

緊固件各部分尺寸可以從相應國家標準中查出，但在繪圖時為了簡便和提高效率，卻大多不必查表繪圖而是采用比例畫法。

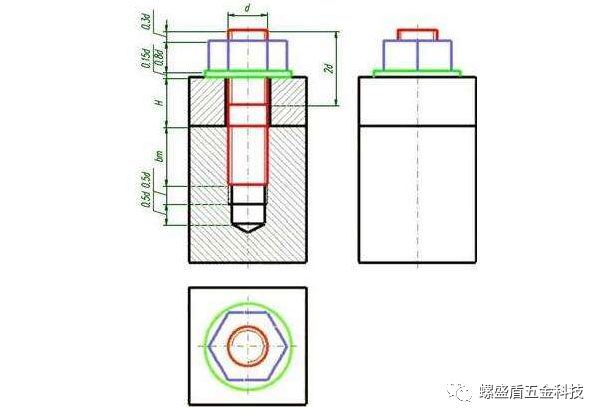

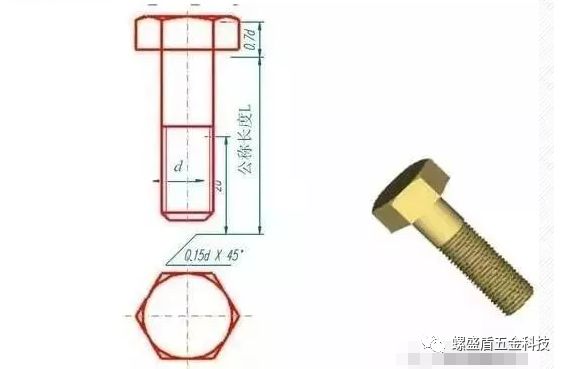

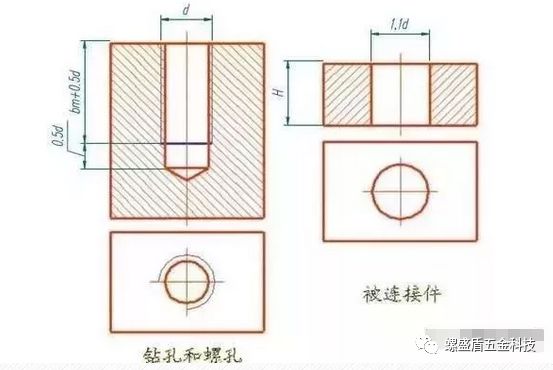

所謂比例畫法就是當螺紋大徑選定后，除了螺紋緊固件的有效長度要根據被緊固件實際情況確定以外，緊固件的其他各部分尺寸都取與緊固件的螺紋大徑d成一定比例的數值來作圖的方法

緊固件標記方法

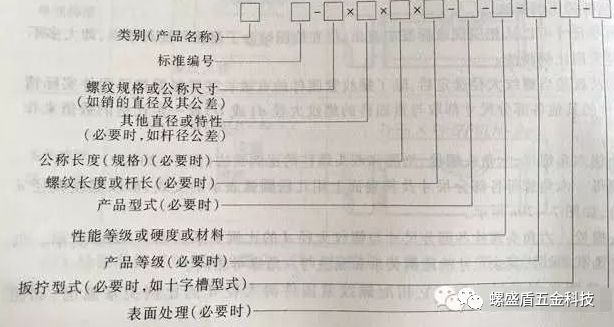

緊固件有完整標記和簡化標記兩種標記方法。完整標記形式如下：

在一般情況下，緊固件采用簡化標記法，簡化原則如下：

1.類別、標準年代號及其前面的“-”允許全部或部分省略。省略年代號的標準應以現行標準為準。

2.標記中的“-”允許全部或部分省略;標記中“其他直徑或特性”前面的“x”允許略圖。但省略后不應導致對標記的誤解，一般以空格代替。

3.當產品標準中只規定一種產品形式、性能等級或硬度或材料、產品等級、扳擰形式及表面處理時，允許全部或部分省略。

4.當產品標準中規定兩種及其以上的產品形式、性能等級或硬度或材料、產品等級、扳擰形式及表面處理時，應規定可以省略其中的一種，并在產品標準的標記示例中給出省略的簡化標記。
