螺盛盾,螺母冷鐓后是什么原因引起開裂？

冷鐓后造成毛坯開裂。經(jīng)過一系列檢測(cè)，發(fā)現(xiàn)在開裂裂口附近，夾雜物成片、成串分布，夾雜物大小、數(shù)量超過了標(biāo)準(zhǔn)范圍要求，嚴(yán)重影響了材料的連續(xù)性、一致性。冷鐓時(shí)，在外力與內(nèi)部缺陷的共同作用下，造成壓鉚螺母 壓鉚螺母柱 壓鉚螺釘產(chǎn)品開裂。造成冷鐓產(chǎn)品開裂的原因多種多樣：材料的中碳及合金元素的增加、原材料硬度及強(qiáng)度比較高會(huì)引起壓鉚螺母 壓鉚螺母柱 壓鉚螺釘產(chǎn)品開裂；

原材料材料組織狀況比較差，存在材料偏析、退火組織不良，給壓鉚螺母 壓鉚螺母柱 壓鉚螺釘產(chǎn)品冷鐓變形增加難度、增加了引起產(chǎn)品開裂的可能性；緊固件形狀復(fù)雜程度的增加，也會(huì)給變形帶來(lái)一定的難度，也增加了產(chǎn)品開裂的風(fēng)險(xiǎn)；

此外，設(shè)備、模具不匹配，壓鉚螺母 壓鉚螺母柱 壓鉚螺釘產(chǎn)品開裂的可能性會(huì)增大；其中材料中夾雜物增多，夾雜物個(gè)體增大，超過標(biāo)準(zhǔn)等級(jí)范圍要求，是造成冷鐓開裂的最重要原因之一。

鋼中非金屬夾雜物多、形狀怪、分布密集、尺寸大、分布成串，而且夾雜物樹支狀、與點(diǎn)球狀形成串連成片，是造成緊固件冷鐓開裂的一個(gè)主要的原因。

尤其是非金屬夾雜物中D 類（球狀氧化物）、Ds（單顆球狀氧化物）夾雜物，密集分布、雜亂無(wú)章、成串珠連狀，阻斷了原材料的一致性、連續(xù)性，使材料內(nèi)部組織產(chǎn)生阻斷，塑性下降；破壞了材料應(yīng)有的連續(xù)性，在外力作用下、容易產(chǎn)生里應(yīng)外合的作用，造成產(chǎn)品斷裂現(xiàn)象；而且夾雜物距線材表面近、危害性極大；在冷鐓技術(shù)標(biāo)準(zhǔn)中，要求各類夾雜物；B 類、D 類夾雜物2 級(jí)以內(nèi)；Ds 夾雜物的級(jí)別一般控制不大于2 級(jí)的標(biāo)準(zhǔn)，這樣不但可以減少冷鐓開裂的風(fēng)險(xiǎn)，而且還可以減少熱處理淬火裂縫的可能性，達(dá)到產(chǎn)生預(yù)防性開裂的效果。

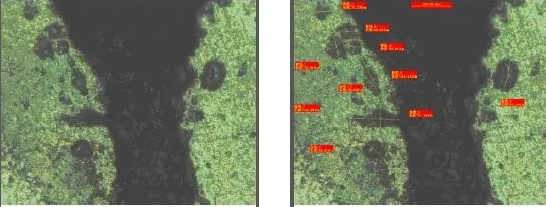

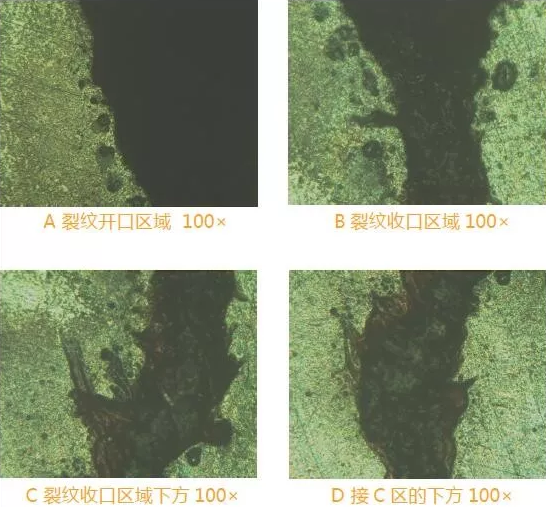

目前，開裂產(chǎn)品夾雜物分布密集度程度類似于D 類，同時(shí)，顆粒大小卻超過了Ds 類，這是標(biāo)準(zhǔn)不允許存在的，這樣材料的連續(xù)性嚴(yán)重阻斷，以致造成冷鐓時(shí)開裂。從上面圖片可以清晰地看到裂口周圍夾雜物密集、斷口坑坑洼洼，驗(yàn)證了由超標(biāo)的夾雜物在冷鐓外力下造成產(chǎn)品開裂情形。

分析結(jié)論：
1. 裂紋是由材料不良引起的，主要是材料中夾雜物分布面廣、顆粒大、分布密集，均超過了技術(shù)要求的標(biāo)準(zhǔn)。
2. 這些斑點(diǎn)是材料中夾雜物密集分布的區(qū)域，夾雜物集中區(qū)域的材料，打破了材料本來(lái)固有的一致性、連續(xù)性，材料可塑性嚴(yán)重下降，當(dāng)外力增加形態(tài)下，夾雜物集中區(qū)域，接受不了產(chǎn)品變形時(shí)巨大的擠壓力，在夾雜物沿線連續(xù)性破壞、應(yīng)力集中分布區(qū)域——材料的薄弱環(huán)節(jié)，首先撕裂，形成成品開裂現(xiàn)象。
3. 材料中超標(biāo)的夾雜物是造成開裂的原因。
