螺盛盾,壓鉚緊固件表面處理工藝

壓鉚緊固件的表面電鍍處理代號：

壓鉚螺母，壓鉚螺柱，壓鉚螺釘及其它壓鉚緊固件在其規(guī)格描述中以最后的兩位英文字母代號作為后綴，該代號代表表面電鍍的類型，如S-M3-1 ZI中的ZI表示該壓鉚螺母鍍白鋅。

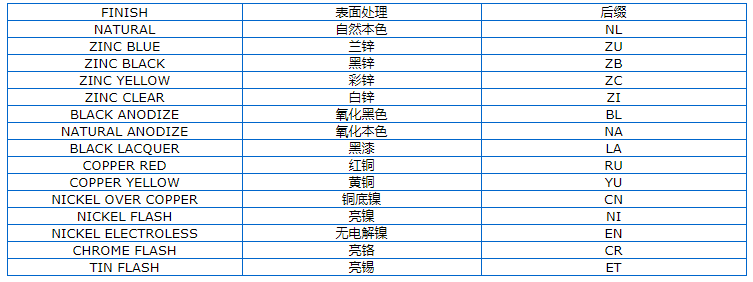

下附其代號對應的明細表供參考：

關于壓鉚緊固件的電鍍一些小問題

關于壓鉚緊固件的電鍍 電鍍(Electroplating)就是利用電解原理在某些金屬表面上鍍上一薄層其它金屬或合金的過程，是利用電解作用使金屬或其它材料制件的表面附著一層金屬膜的工藝從而起到防止腐蝕，提高耐磨性、導電性、反光性及增進美觀等作用。 壓鉚螺絲緊固件電鍍的質(zhì)量以其耐腐蝕能力為主要衡量標準，其次是外觀。耐腐蝕能力即是模仿產(chǎn)品工作環(huán)境，設置為試驗條件，對其加以腐蝕試驗。電鍍產(chǎn)品的質(zhì)量從以下方面加以控制：

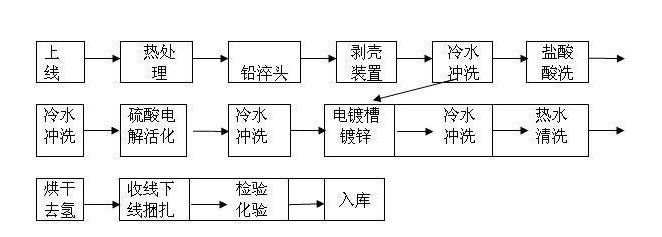

電鍍工藝流程

1、外觀： 壓鉚螺絲緊固件制品表面不允許有局部無鍍層、燒焦、粗糙、灰暗、起皮、結皮狀況和明顯條紋，不允許有針孔麻點、黑色鍍渣、鈍化膜疏松、龜裂、脫落和嚴重的鈍化痕跡。

2、鍍層厚度： 緊固件在腐蝕性大氣中的作業(yè)壽命與它的鍍層厚度成正比。一般建議的經(jīng)濟電鍍鍍層厚度為0.00015in～0.0005 in(4～12um). 熱浸鍍鋅：標準的平均厚度為54 um（稱呼徑≤3/8為43 um），最小厚度為43 um（稱呼徑≤3/8為37 um）。

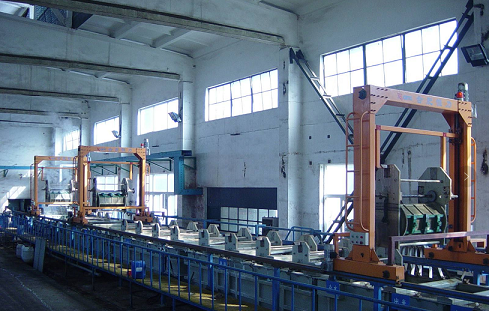

電鍍設備

3、鍍層分布： 采用不同的沉積方法，鍍層在緊固件表面上的聚集方式也不同。電鍍時鍍層金屬不是均勻地沉積在外周邊緣上，轉角處獲得較厚鍍層。在緊固件的螺紋部分，最厚的鍍層位于螺紋牙頂，沿著螺紋側面漸漸變薄，在牙底處沉積最薄，而熱浸鍍鋅正好相反，較厚的鍍層沉積在內(nèi)轉角和螺紋底部，機械鍍的鍍層金屬沉積傾向與熱浸鍍相同，但是更為光滑而且在整個表面上厚度要均勻得多。

4、氫脆： 緊固件在加工和處理過程中，尤其在鍍前的酸洗和堿洗以及隨后的電鍍過程中，表面吸收了氫原子，沉積的金屬鍍層然后俘獲氫。當緊固件擰緊時，氫朝著應力最集中的部分轉夠，引起壓力增高到超過基體金屬的強度并產(chǎn)生微小的表面破裂。氫特別活動并很快滲入到新形成的裂隙中去。這種壓力-破裂-滲入的循環(huán)一直繼續(xù)到緊固件斷裂。通常發(fā)生在第一次應力應用后的幾個小時之內(nèi)。 為了消除氫脆的威脅，緊固件要在鍍后盡可能快地加熱烘焙，以使氫從鍍層中滲出，烘焙通常在375-4000F（176-190℃）進行3-24小時。 由于機械鍍鋅是非電解質(zhì)的，這實際上消除了氫脆的威脅。

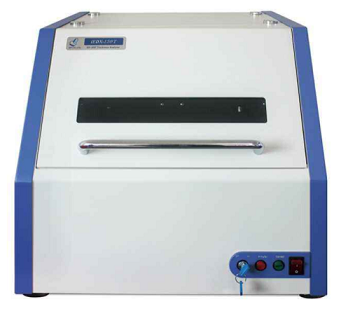

光譜膜厚儀設備
